低成本高性能LED照明解决方案

2013-04-11 10:21:29 作者：CN_SZLED_2012HJ 来源： 浏览次数：0

　　在全球化和一体化的趋势下，为了适合不同国家和地区的电力系统供电，满足不同场合的功率需求，LED照明电源的供应商希望自己的产品可以适合全球任何国家和地区的市电输入电压，同时可以兼容多种规格的输出要求。

　　深圳市明微电子股份有限公司(简称明微电子)推出了适合上述要求的低成本高性能的恒流功率开关系列芯片，采用此系列芯片设计的LED照明电源，在90Vac～264Vac的宽范围市电输入电压下，兼容多种规格的宽范围输出。

　　此系列芯片基于高压单芯片集成工艺，采用专利的高压自启动及供电技术，专利的恒流控制技术和无绕组的专利系统拓扑结构，无需环路补偿电路，实现高精度的恒流控制。适用于反激、BUCK-BOOST等多种拓扑结构，反激方案只需要两个绕组的变压器，无需吸收电路，整体成本低。适用于球泡灯、射灯、筒灯等LED照明领域，易过3C、UL、CE等认证标准。

　　两绕组原边反馈(PSR)方案

　　图1示出采用SM7523实现的兼容1～3W的LED照明电源方案。采用高端的两绕组原边反馈拓扑，高压自启动及供电技术，无需辅助绕组供电，降低了变压器的成本。同时也无需吸收回路，减小了PCB板体积，同时也降低了成本。

　　此方案在90Vac到264Vac宽输入电压范围内，兼容1～3W的系统输出，输出电流的精度小于±3%。测试数据见表1。采用SM7525芯片设计的原边反馈系统，电路结构与图相同，仅变化小部分器件参数，可实现兼容1W到5W的系统输出，对应的测试数据也见表1。

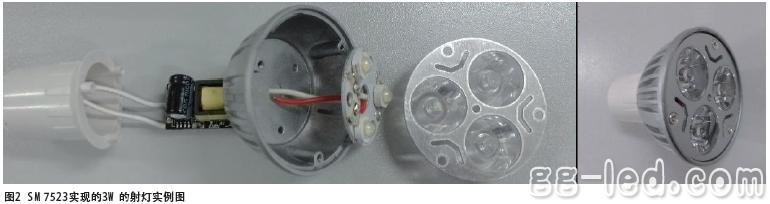

　　图2是采用SM7523实现的3W的射灯实例图。为了进一步降低成本，省掉变压器，可以仅采用电感，推荐采用下文所述的BUCK-BOOST应用方案。
