蓝科电子率先将美国JEDEC标准导入国内LED封装行业

2014-11-13 15:11:30 作者：CN_SZLED_2012HJ 来源： 浏览次数：0

　　我国LED封装产业起步于上个世纪70年代，在近40年的发展中取得了显著成就，在产业规模和技术水平上与国际先进水平不断缩小，中国已成为全球LED封装大厂争相布局角逐的重要市场。
　　然而，截至目前，LED封装行业还未有一个被广泛接受的元器件质量测试标准，这不仅导致了行业的无序竞争，诱发了行业众多的"倒闭潮"与"跑路门"，同时也意味着LED封装产品公布的数据表中有些信息往往会被质疑。
　　如何检测一个LED元器件质量等级？如何评判一个LED元件器的优与劣？LED封装行业亟需一个权威的标准来规范市场，LED封装企业也需要一个通用的标准来提升自己的信任度，终端客户也需要一个检测标准来确保所购买产品的可靠性。
　　为规范LED封装行业市场，推动行业向更高的标准发展，深圳市蓝科电子有限公司敢于做行业第一个吃螃蟹的人，率先将美国JEDEC半导体SMD质量标准引入中国LED封装行业，并制定SMDLED产品质量标准。在政府还没给行业制定一些法规标准时，蓝科电子与国际接轨，直接导入了行业的国际标准。
　　什么是JEDEC？
　　JEDEC即电子工程设计发展联合协会，是微电子产业的领导标准机构。在过去50余年的时间里，JEDEC开发了大量对电子和半导体产业（其中就包括LED）至关重要的测试方法和产品标准。
　　JEDEC标准委员会长期为美国军方和航天机构提供技术支持与建议，国际LED巨头日亚同样是采用了JEDEC所提供的微电子器件的标准作为产品认证标准。
　　JEDEC SMD LED产品质量标准
　　深圳市蓝科电子有限公司为LED电子元器件出厂前资格认证测试制定了JEDECSMDLED产品质量标准：
　　JOINT IPC/JEDEC STANDARD FOR MOISTURE/REFLOW SENSITIVITY CLASSIFICATION FOR NONHERMETIC SOLID STATE SURFACE-MOUNT DEVICES非密封固态表面贴装器件湿度/回流焊敏感度分类IPC/JEDEC联合标准（文件编号：J-STD-020D.1）
　　TEMPERATURE CYCLING温度循环（文件编号：JESD22-A104D）
　　Accelerated Moisture Resistance-Unbiased Autoclave高加速蒸煮实验（文件编号：JESD22-A102D）
　　测试项目
　　1、防潮等级
　　Moisture/Reflow Sensitivity Classification for Non-hermetic Solid State Surface Mount Devices非密封固态表面贴装器件湿度/再流焊敏感度分类

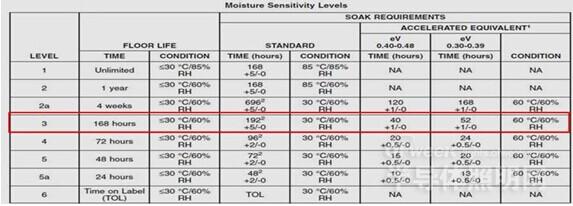

　　以等级3(level3)来举例说明，如果LED零件暴露在摄氏温度30°C与60％湿度以内的环境下，那么其存放时间就不可以超过192小时(其中需扣除LED封装厂商的24小时的曝露时间，所以SMT表面贴片厂就只剩下168小时(=192-24)的车间时间了)，也就是说对于等级3的LED灯珠从真空包装中取出后，就必须在168个小时内打件并过完Reflow(回流焊)。如果不能在规定时间内过完Reflow，就必须要重新真空包装，最好是重新烘烤后再重新包装，因为重新烘烤后的时间就可以归零重算。如果超过规定时间，则一定要重新烘烤后才能使用。

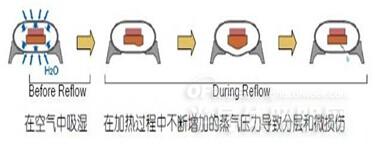

　　当超过FLOORLIFE后，LED元件器就极易出现"爆米花"现象：当LED灯珠暴露在再流焊接升高温度的环境时，因渗入LED灯珠内部的潮汽蒸发产生足够的压力，使渗入LED灯珠内部的潮汽蒸发产生足够的压力，使封装塑料从芯片或引脚框上分层、线捆接和芯片损伤及内部裂纹，在极端情况下，裂纹延伸到LED灯珠表面，甚至造成LED灯珠鼓胀和爆裂，这就是人们所说的"爆米花"现象。
　　JEDEC SMD LED产品质量标准所采用的三级防潮标准也是国际LED巨头日亚目前作为产品发布前资格认证测试的标准。
　　2、温度循环测试Temperature Cycling

　　这是一种更严格的跟温度相关的测试。在测试过程中，LED产品将在1分钟的时间间隔之内经受从极高的环境温度(高达85℃一150℃)变化到极低的环境温度(低至-0℃一-65℃)的冲击。通常，这些测试的目的是发现LED封装内部电气连接的机械失效问题。
　　目的：评估LED产品中具有不同热膨胀系数的金属之间的界面的接触良率。方法是通过循环流动的空气从高温到低温重复变化。
　　测试条件：
　　Condition C：-65℃to150℃
　　测试箱在高温和低温各保持15min，转换时间：1min，循环：500次。
　　失效机制：电介质的断裂，导体和绝缘体的断裂，不同界面的分层
　　JEDEC SMD LED产品质量标准所采用的C级标准是此项测试项目最为严苛的标准。
　　3、高加速蒸煮试验（JESD22-A102D）Accelerated Moisture Resistance-Unbiased Autoclave

　　目的：评估LED产品在高温，高湿，高气压条件下对湿度的抵抗能力，加速其失效过程
　　测试条件：121℃、100%RH、205kPa，24/48/96/168/240/336小时。
　　失效机制：电离腐蚀，封装密封性

　　JEDEC SMD LED产品质量标准将D级作为LED产品出厂前检测最低标准。
　　JEDEC SMD LED产品质量标准对行业的影响
　　JEDEC SMD LED产品质量标准适用于LED制造商和LED封装商，包括对LED的数据表、测试环境和程序的标准说明。此标准旨在消除以前存在的LED封装相关性能或金属芯印刷电路板（铝基板）组装的LED器件标识含糊不清的现象。而且，我们已经能清晰地知道，通过了上述JEDEC SMD LED产品质量标准的LED封装产品，在LED元器件性能指标方面具有更高的可靠性和稳定性。
　　深圳市蓝科电子有限公司率先将美国JEDEC半导体SMD质量标准引入中国LED封装行业，这套标准成功引入后，已经得到不少协会和客户的认可。蓝科电子希望今后，在更多的LED企业中，JEDECSMDLED产品质量标准能作为LED封装产品发布前的资格认证测试标准，并得到广泛使用，让LED行业内的"南郭先生"再也没有蒙混的机会，规范LED行业秩序，促进LED行业持续、稳定、健康的发展。
